Sobre este proyecto

Diseño integral de la instalación eléctrica de la vivienda unifamiliar Casa Chaparral, desde la acometida hasta los circuitos ramales de iluminación y tomacorrientes. El proyecto abarca el cuadro de cargas y la demanda diversificada, el dimensionamiento de conductores en cobre y de canalizaciones en PVC y EMT, la verificación de caída de tensión conforme a la NTC 2050 y la coordinación de las protecciones termomagnéticas.

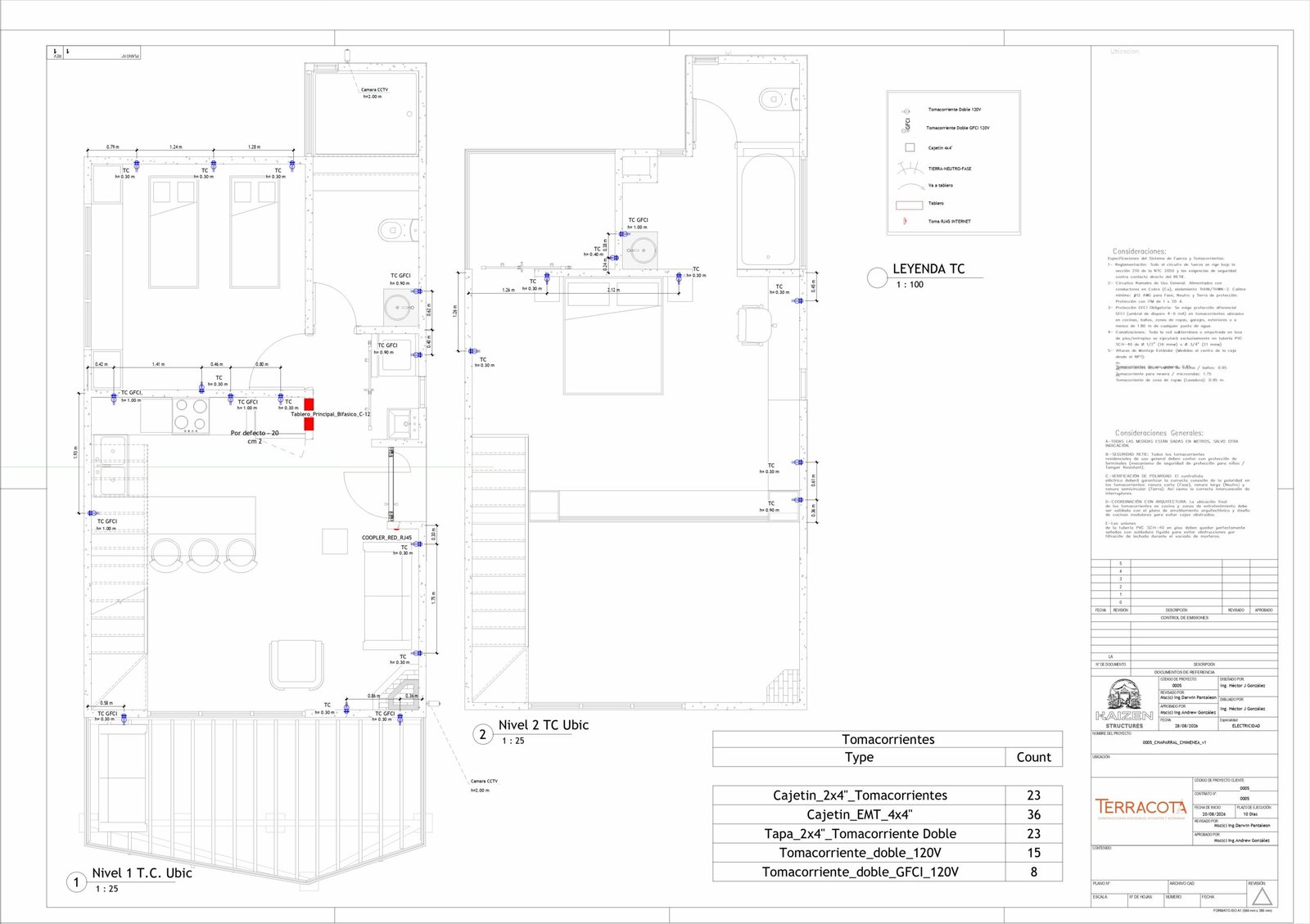

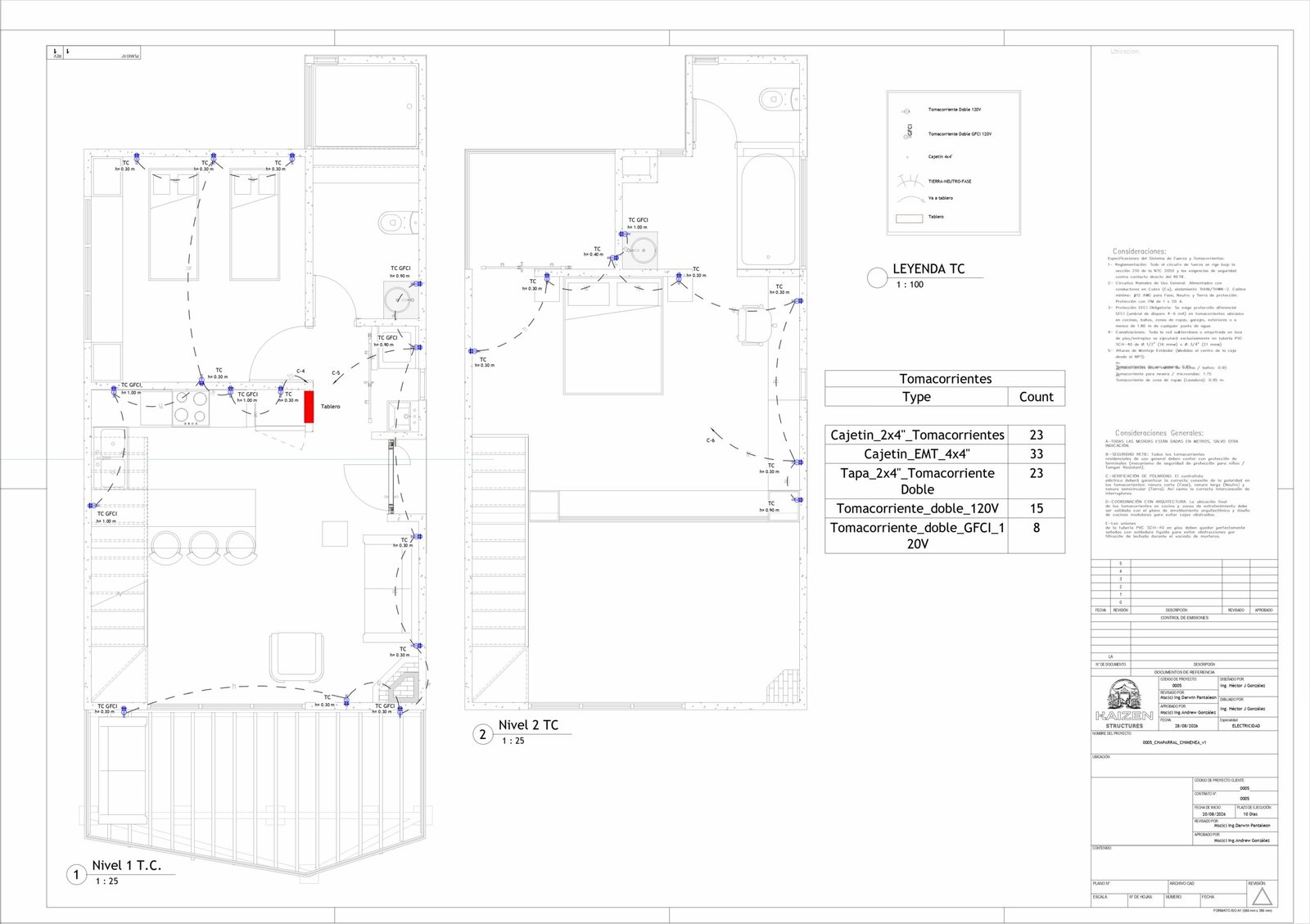

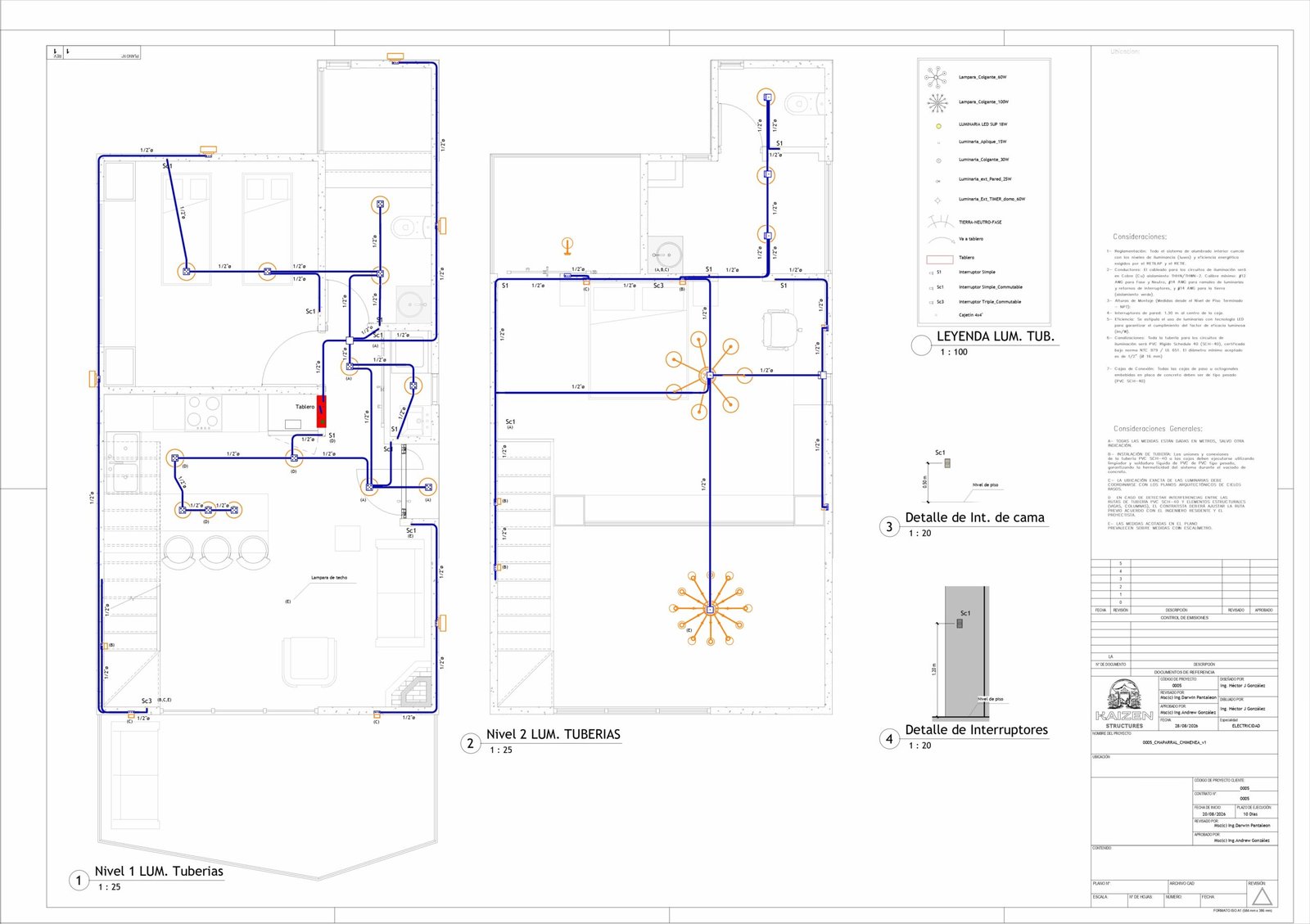

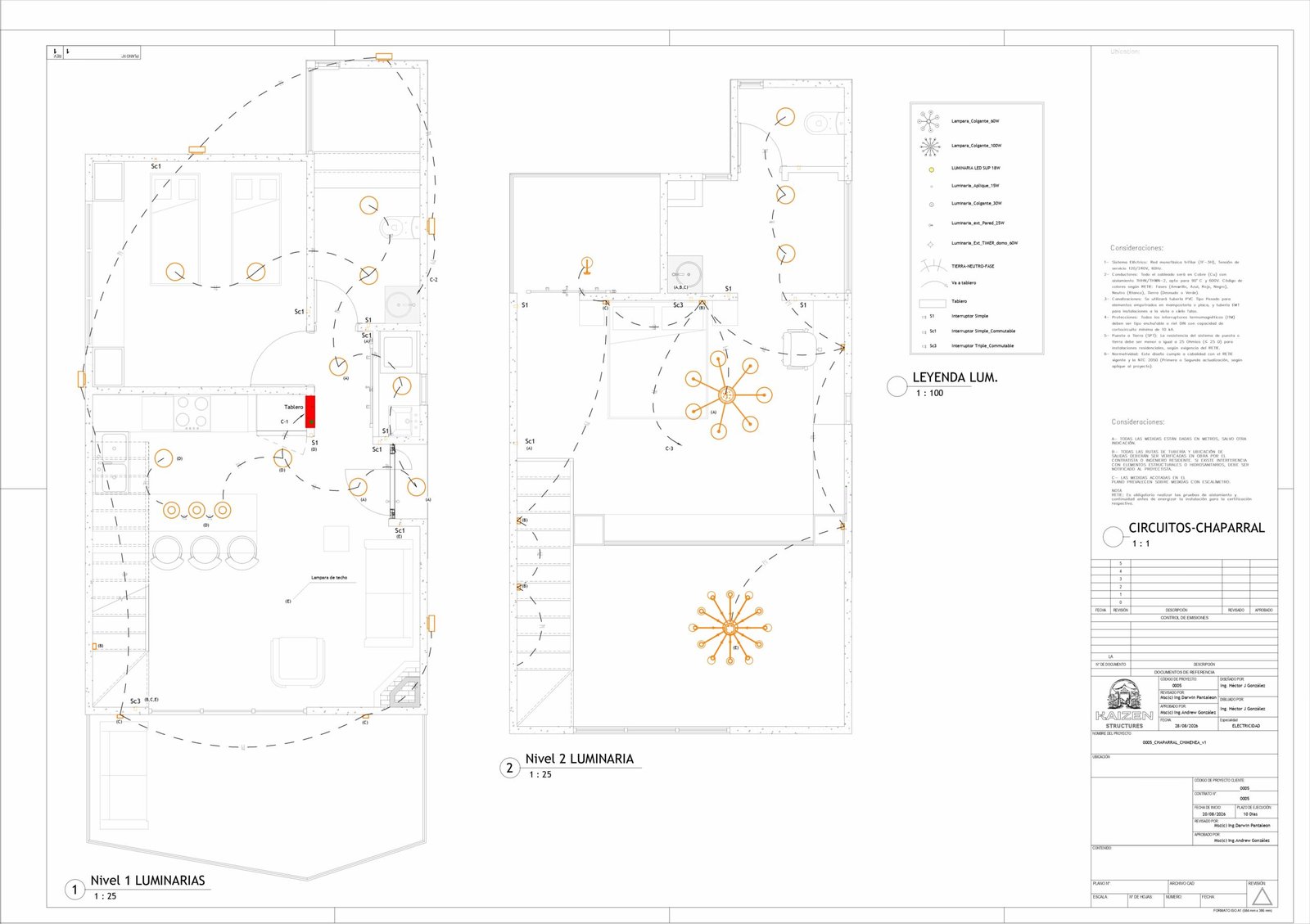

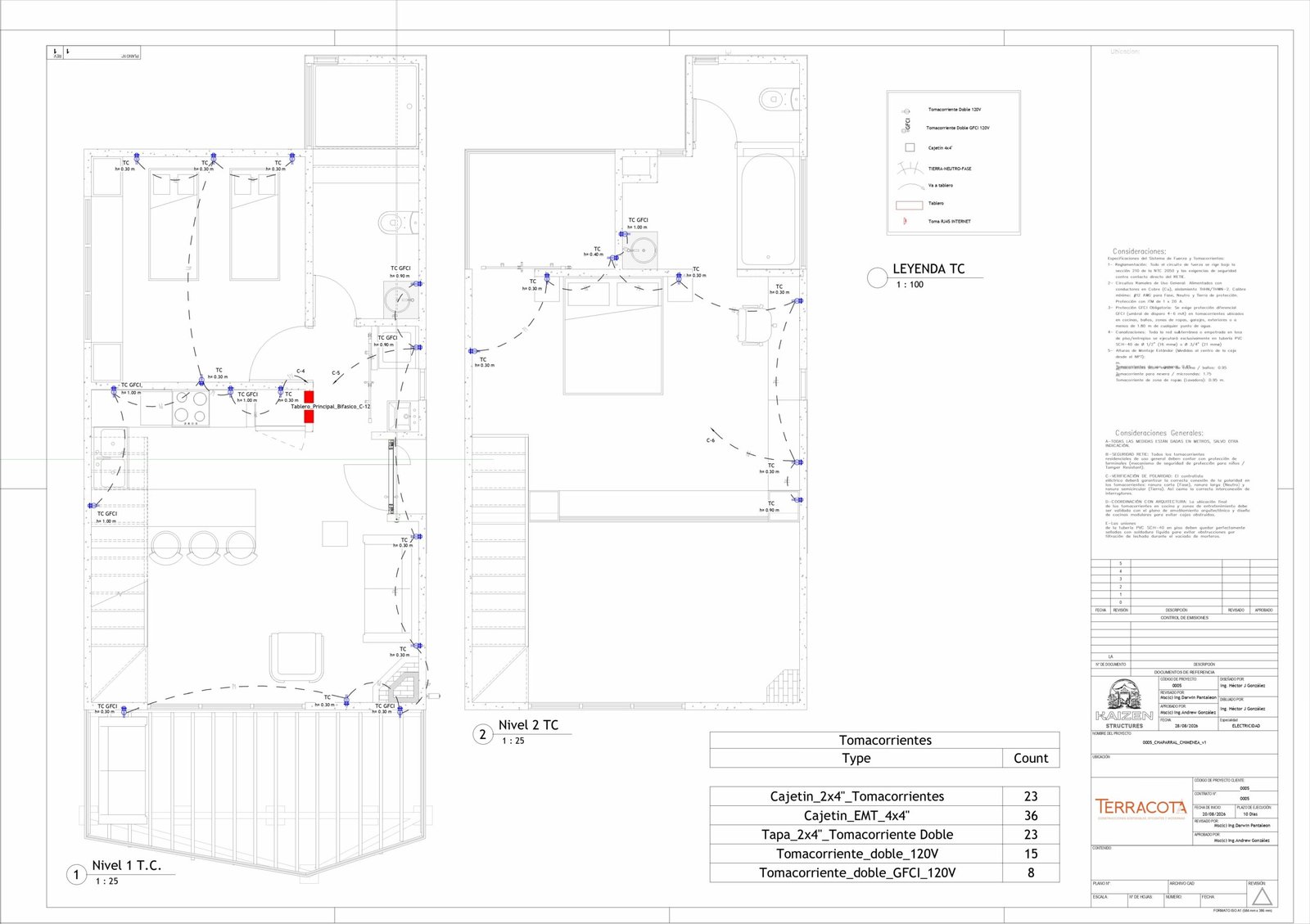

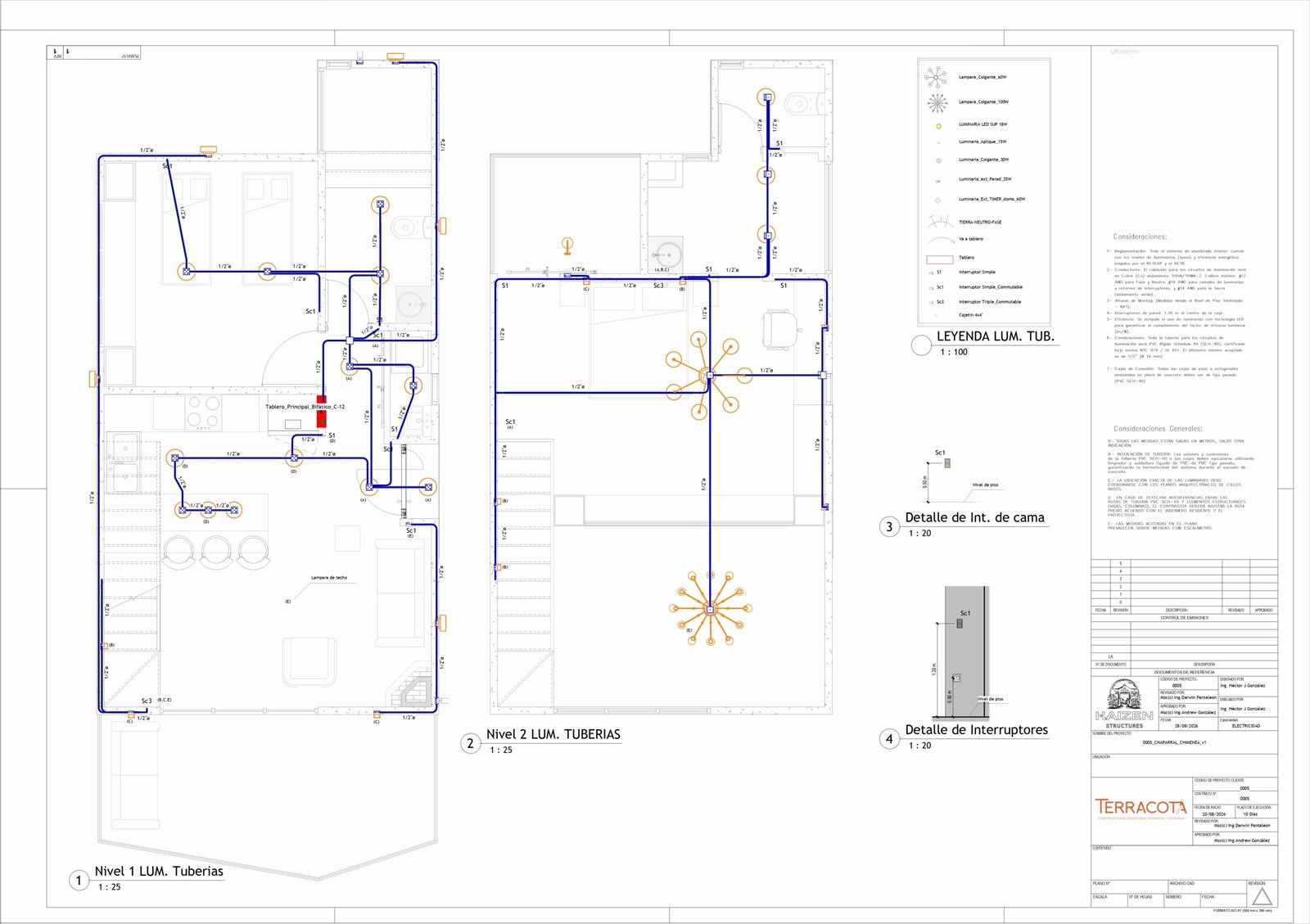

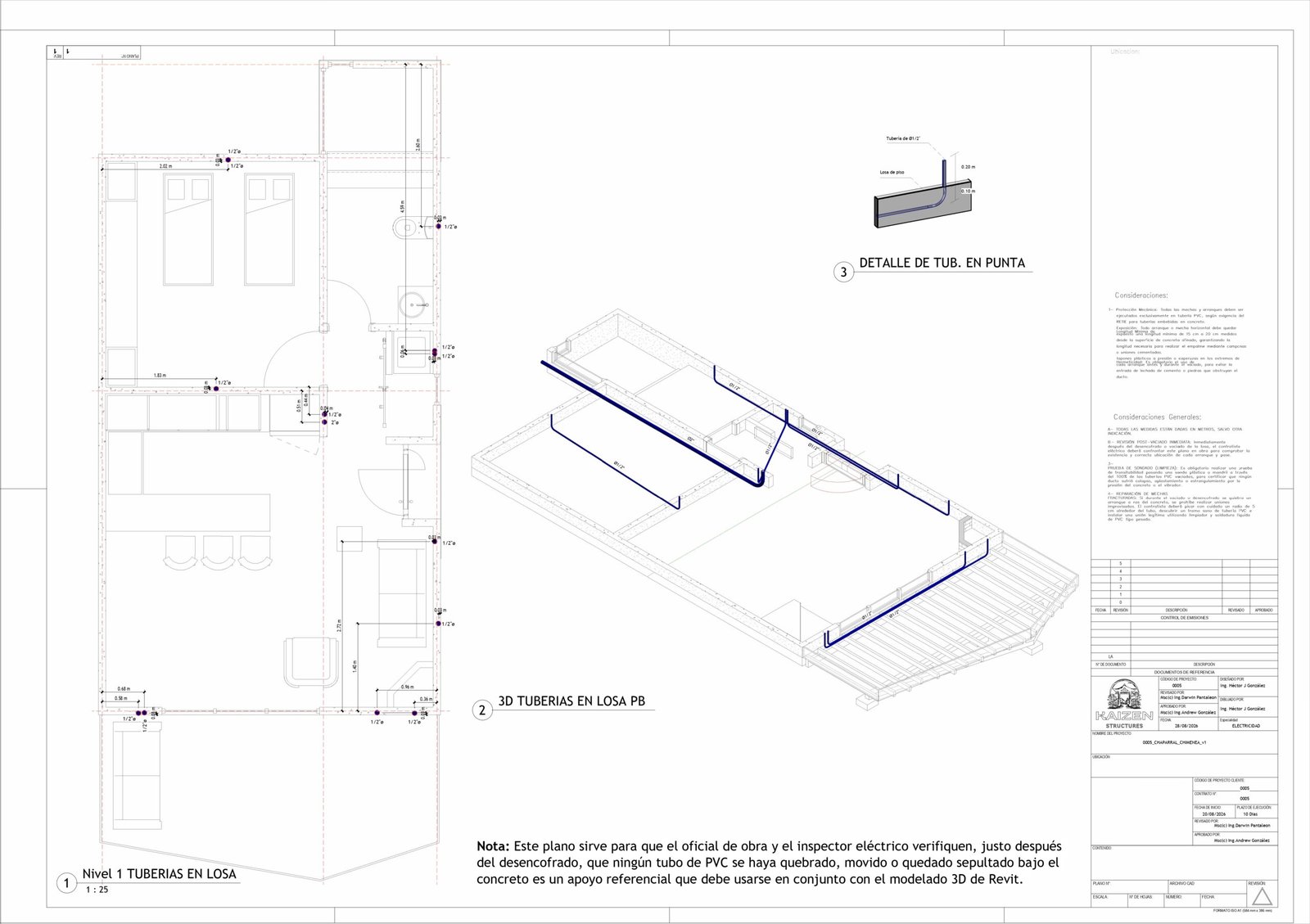

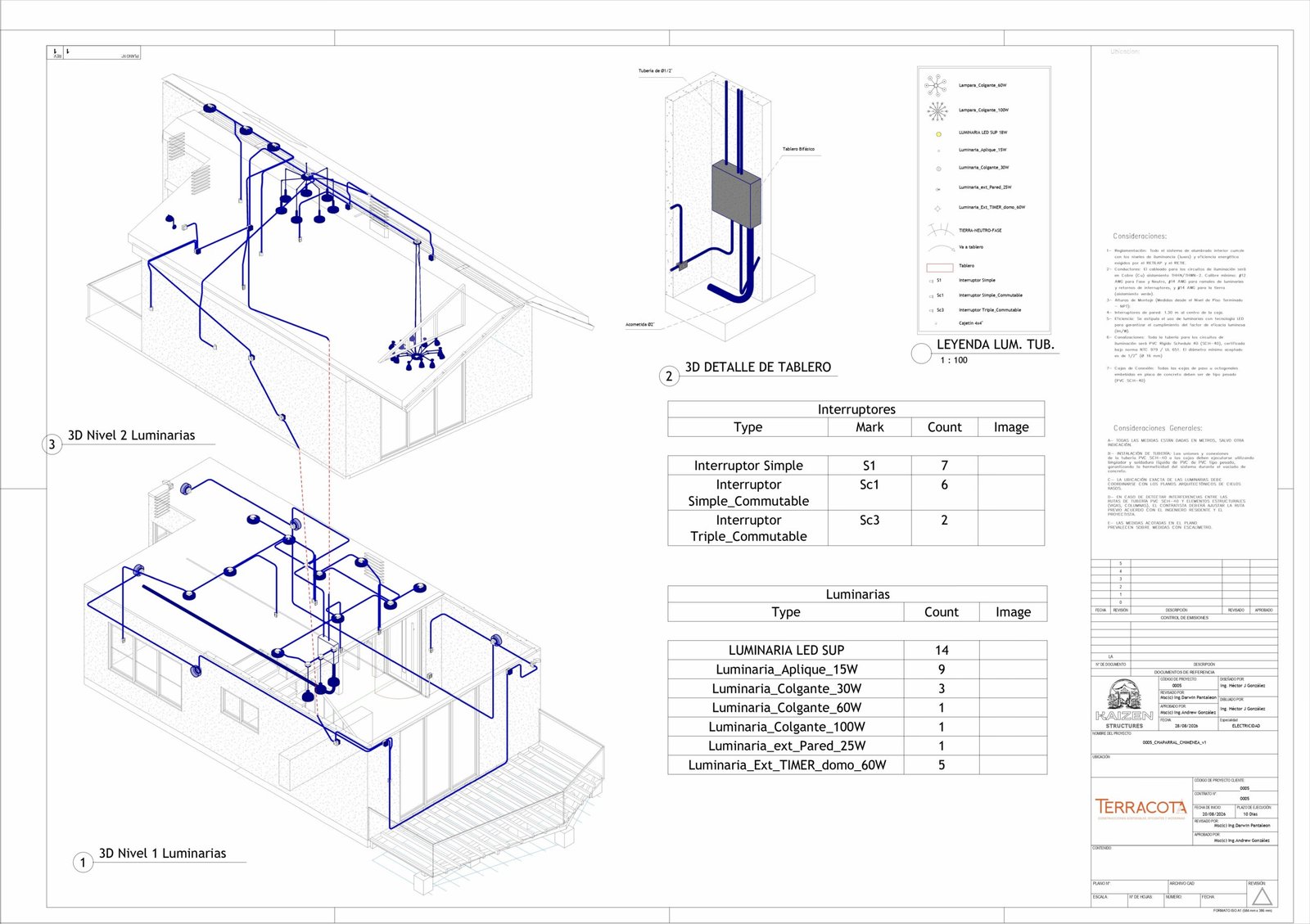

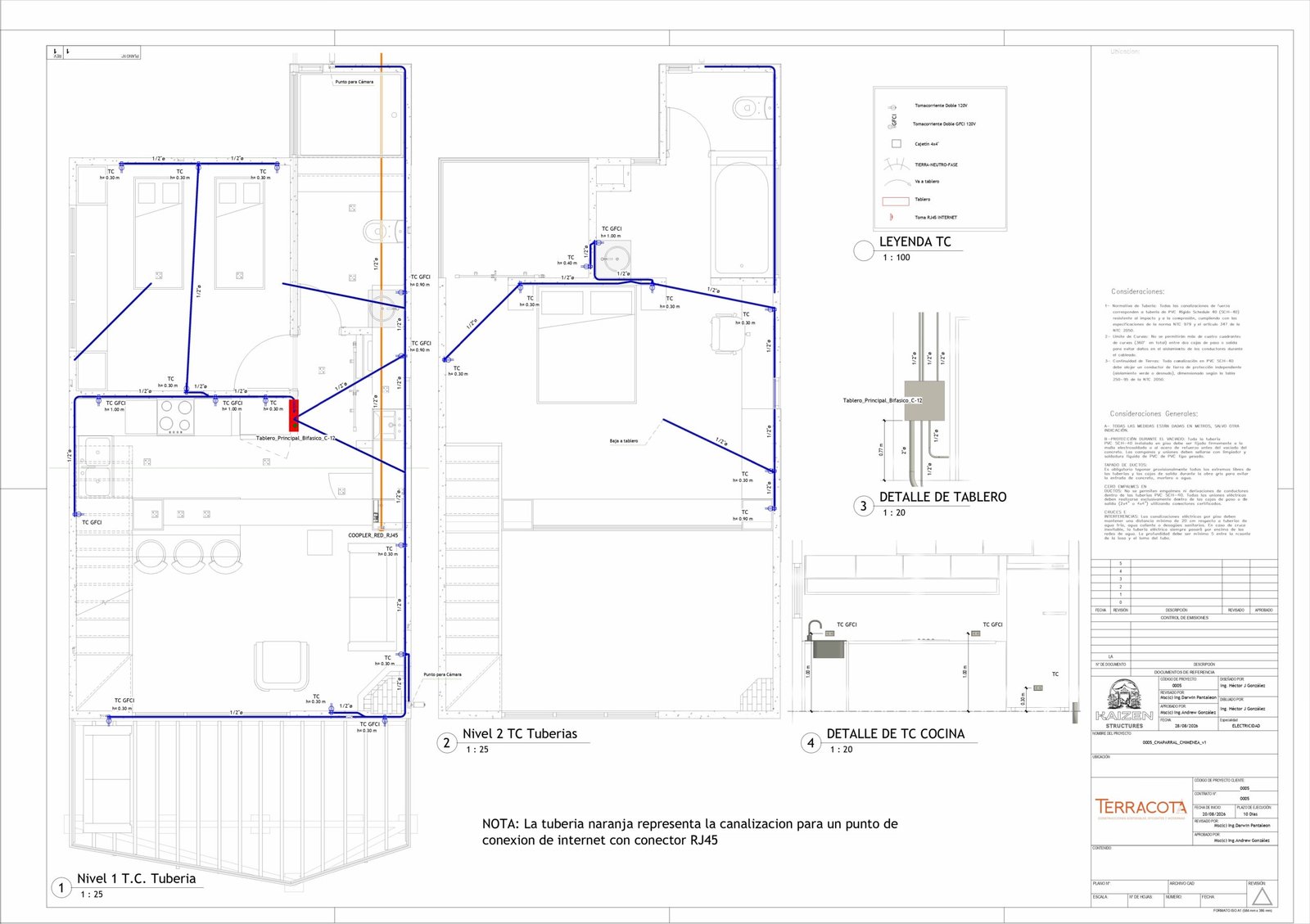

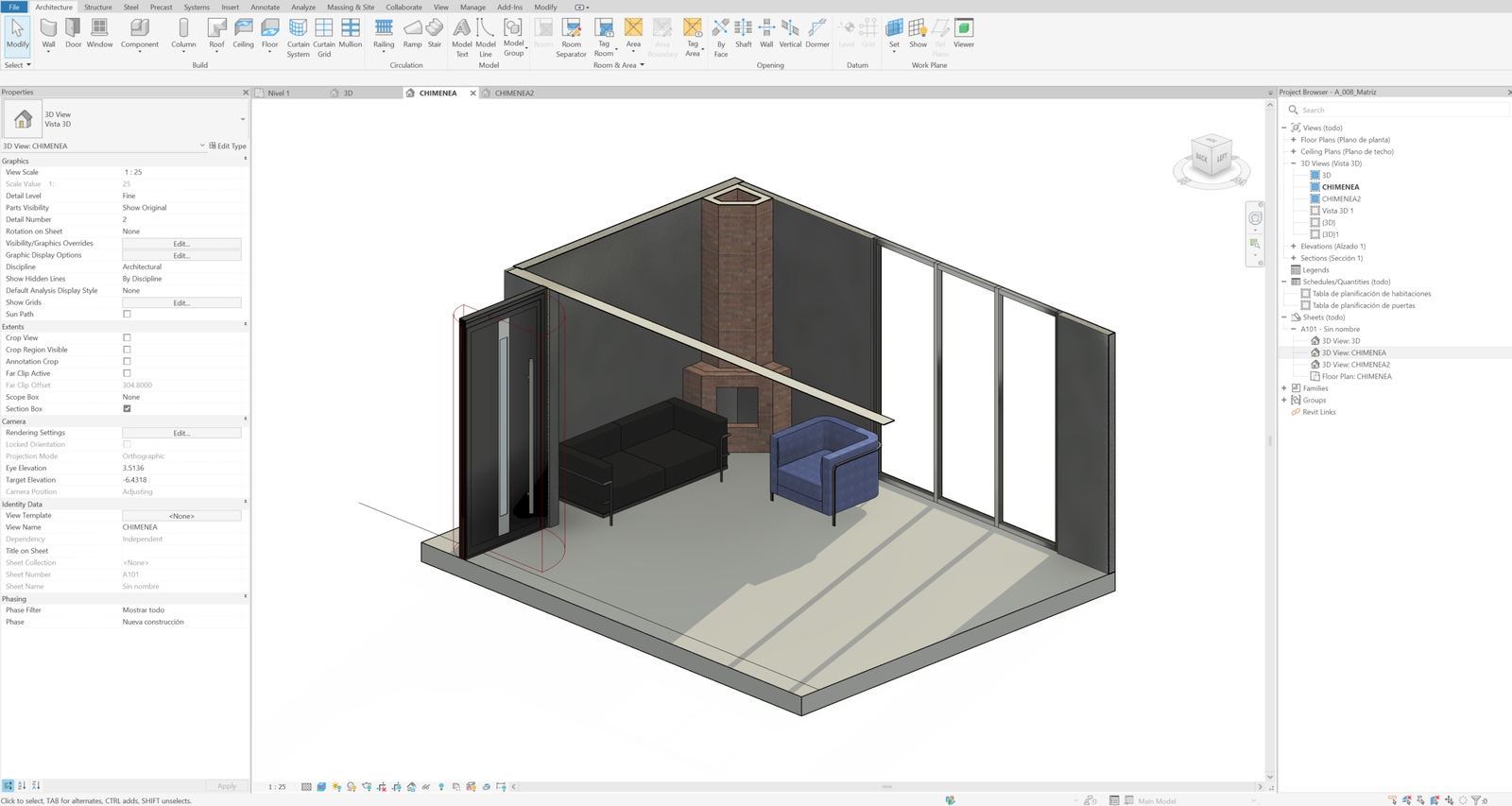

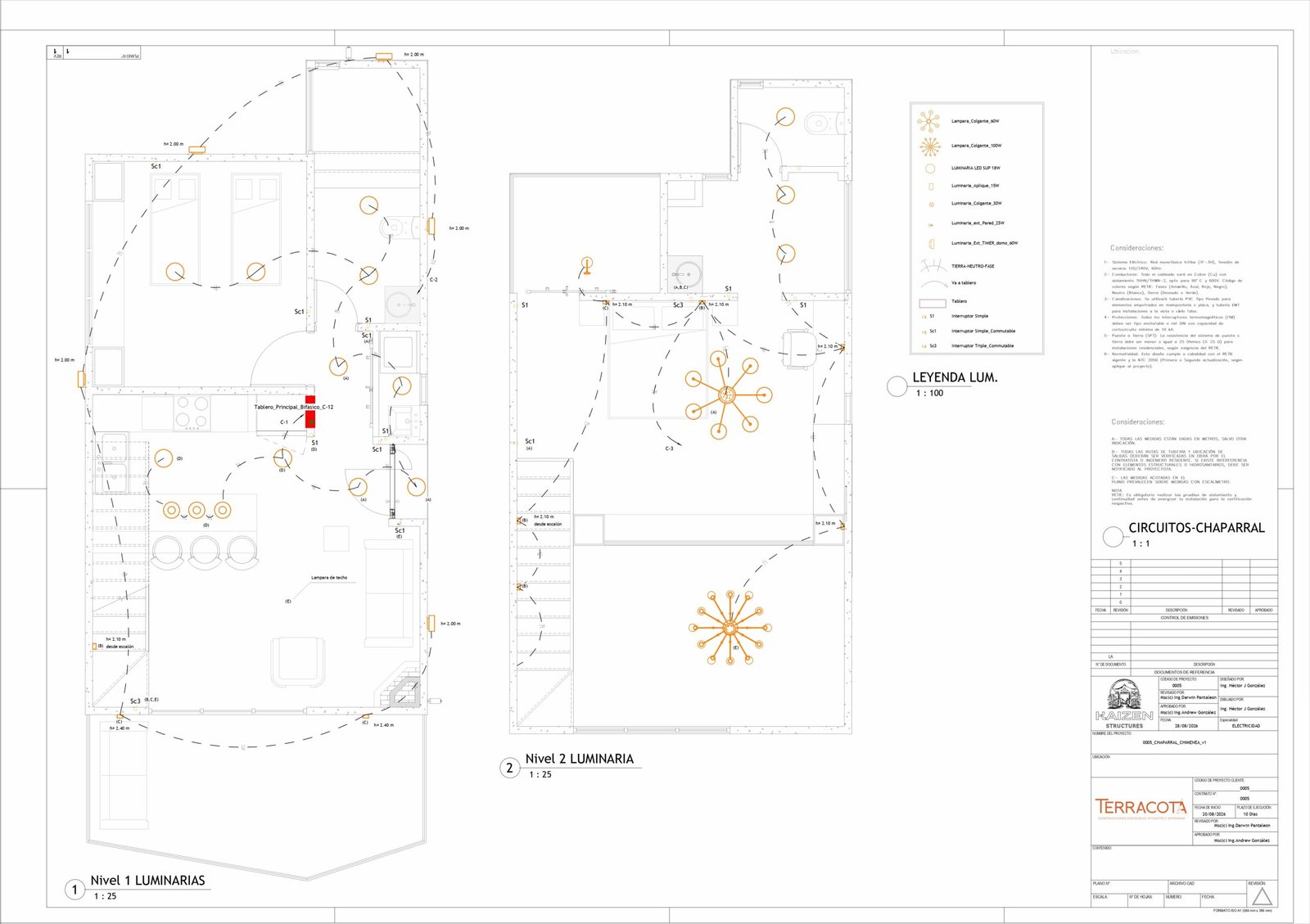

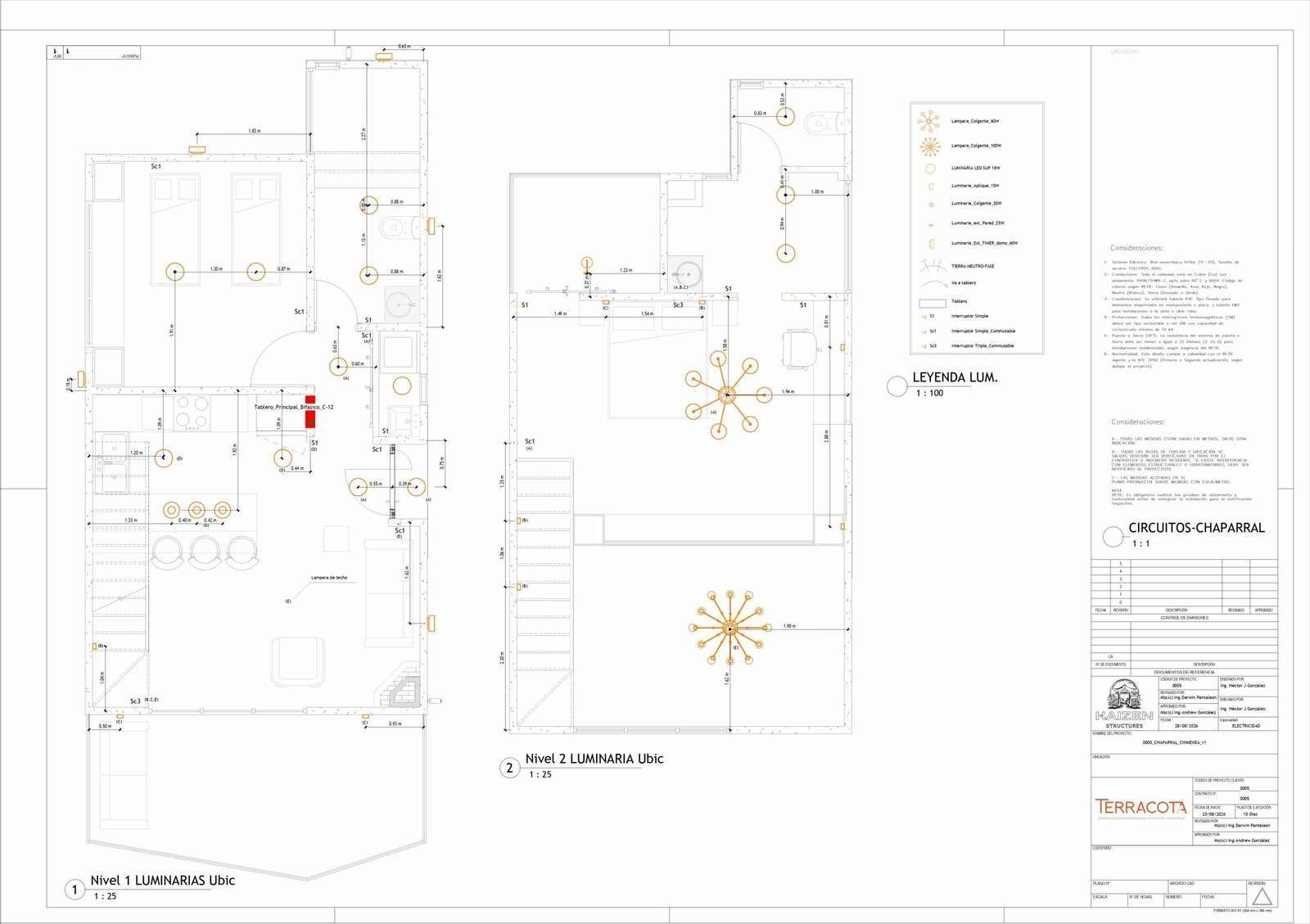

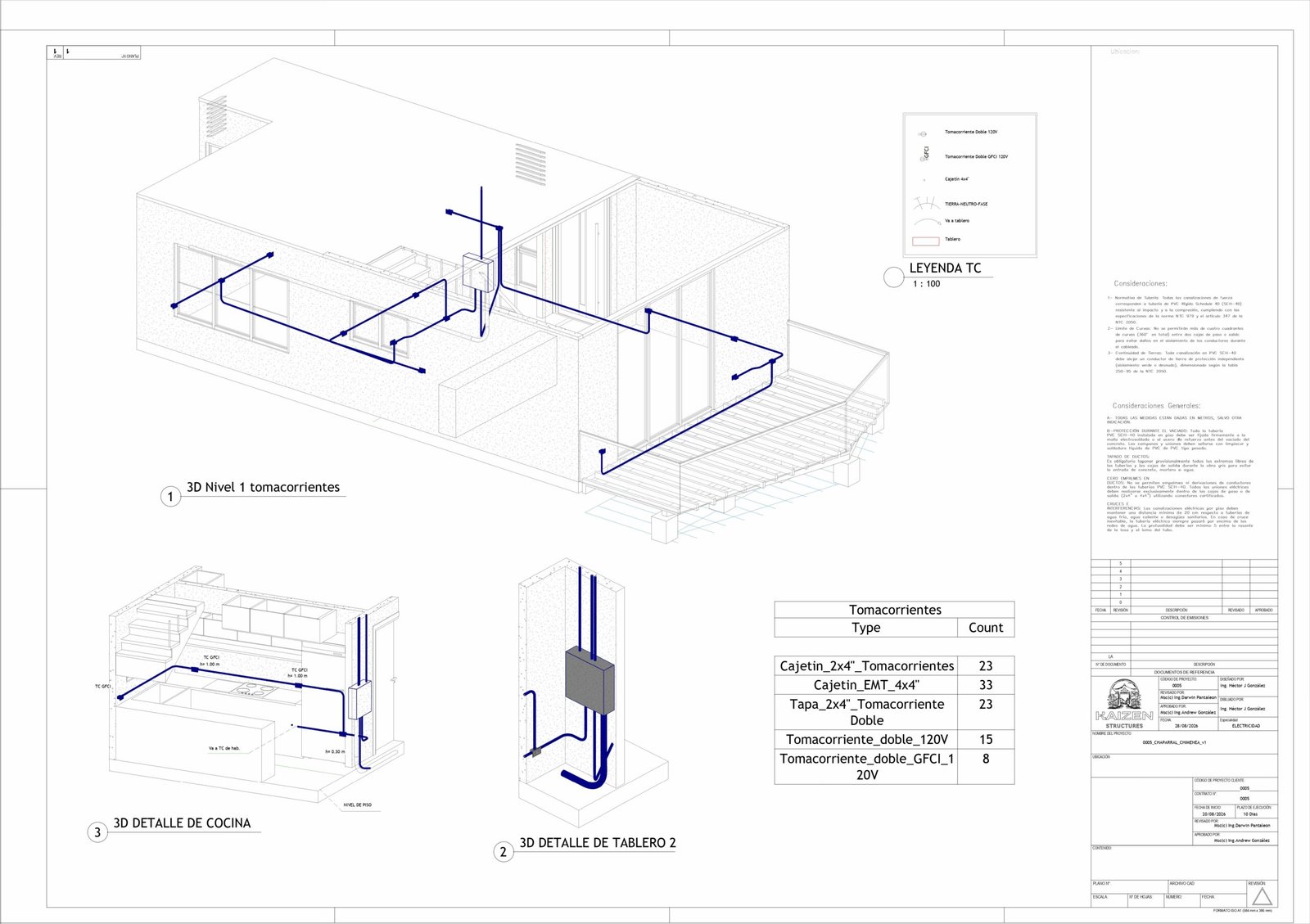

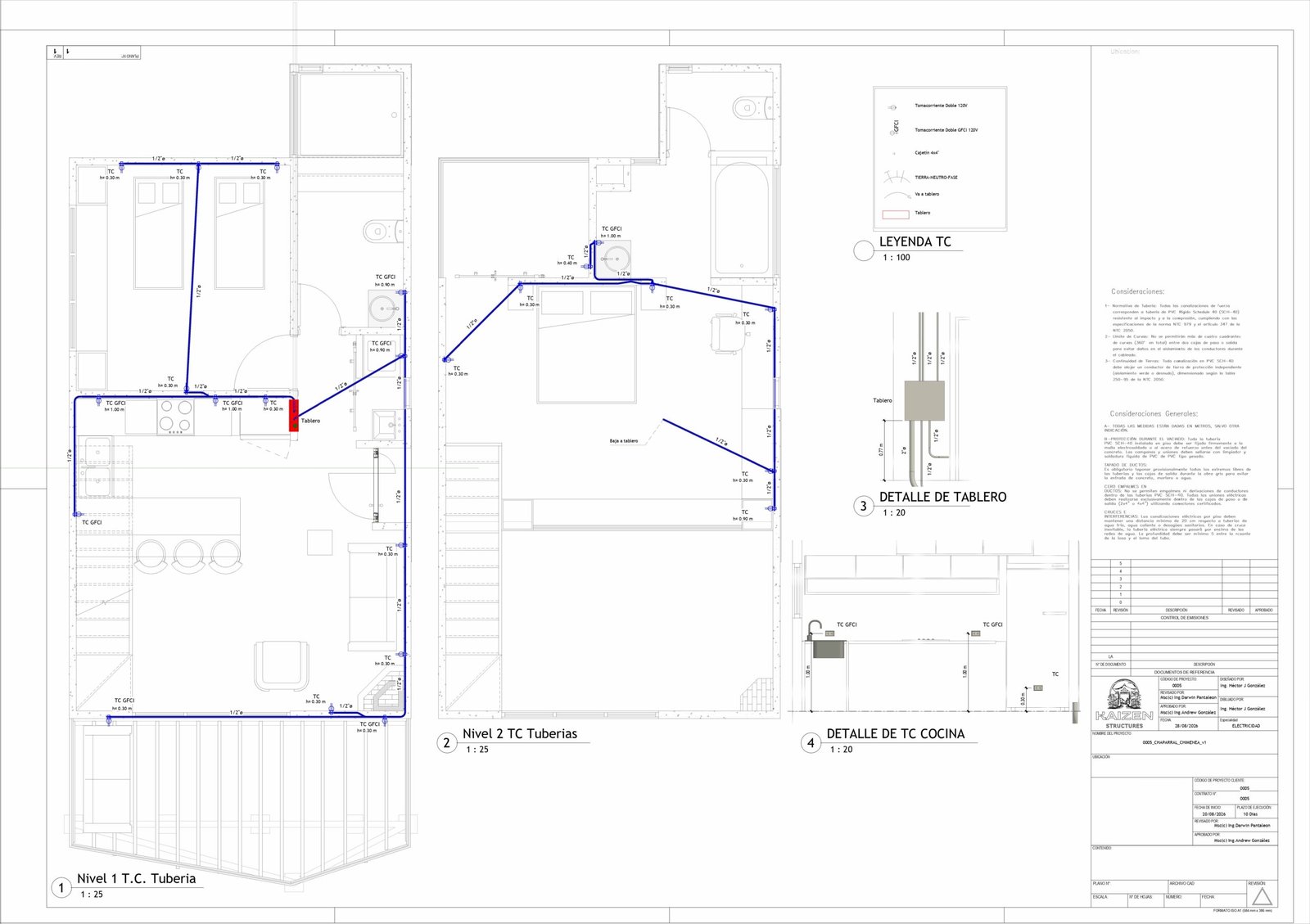

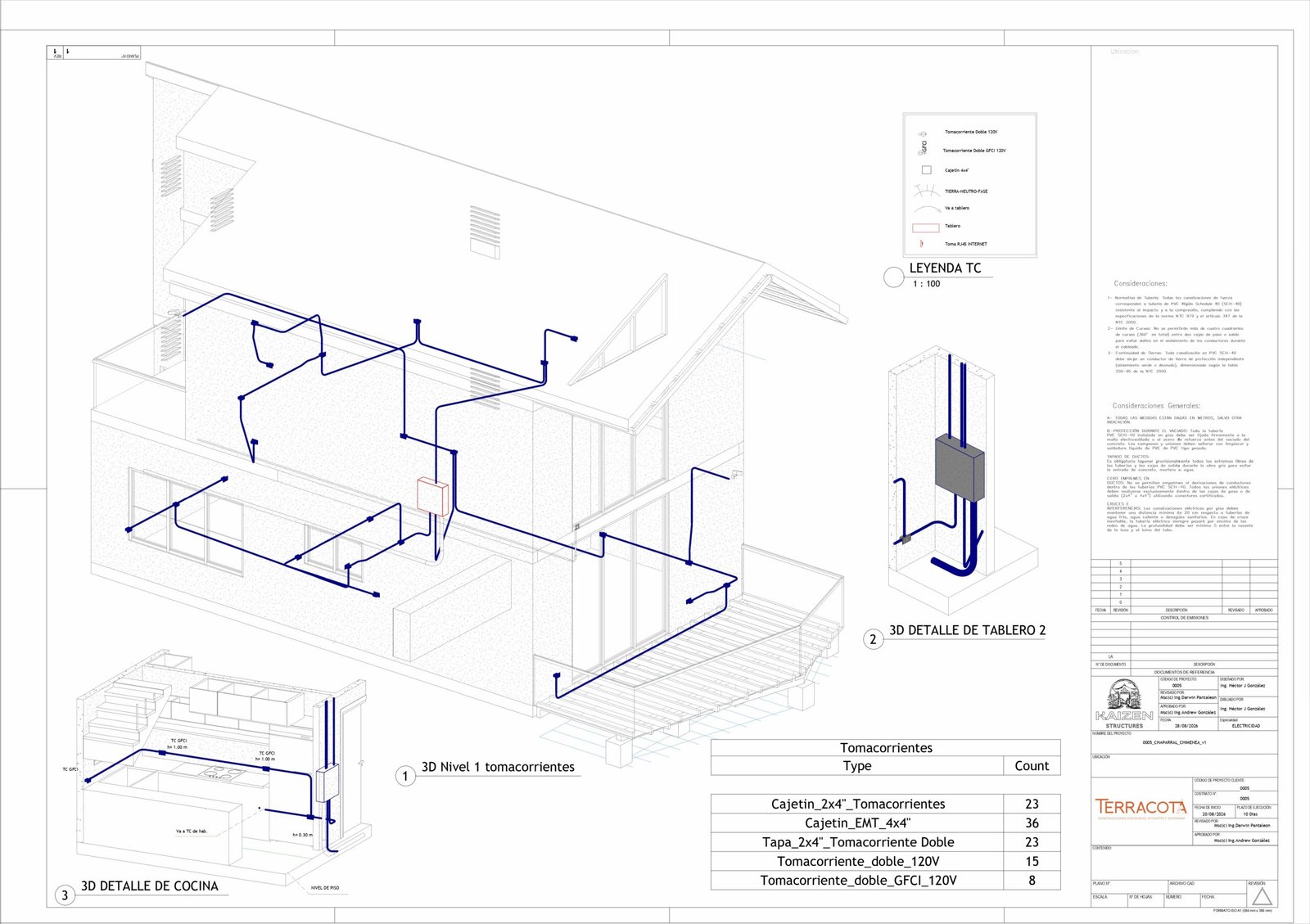

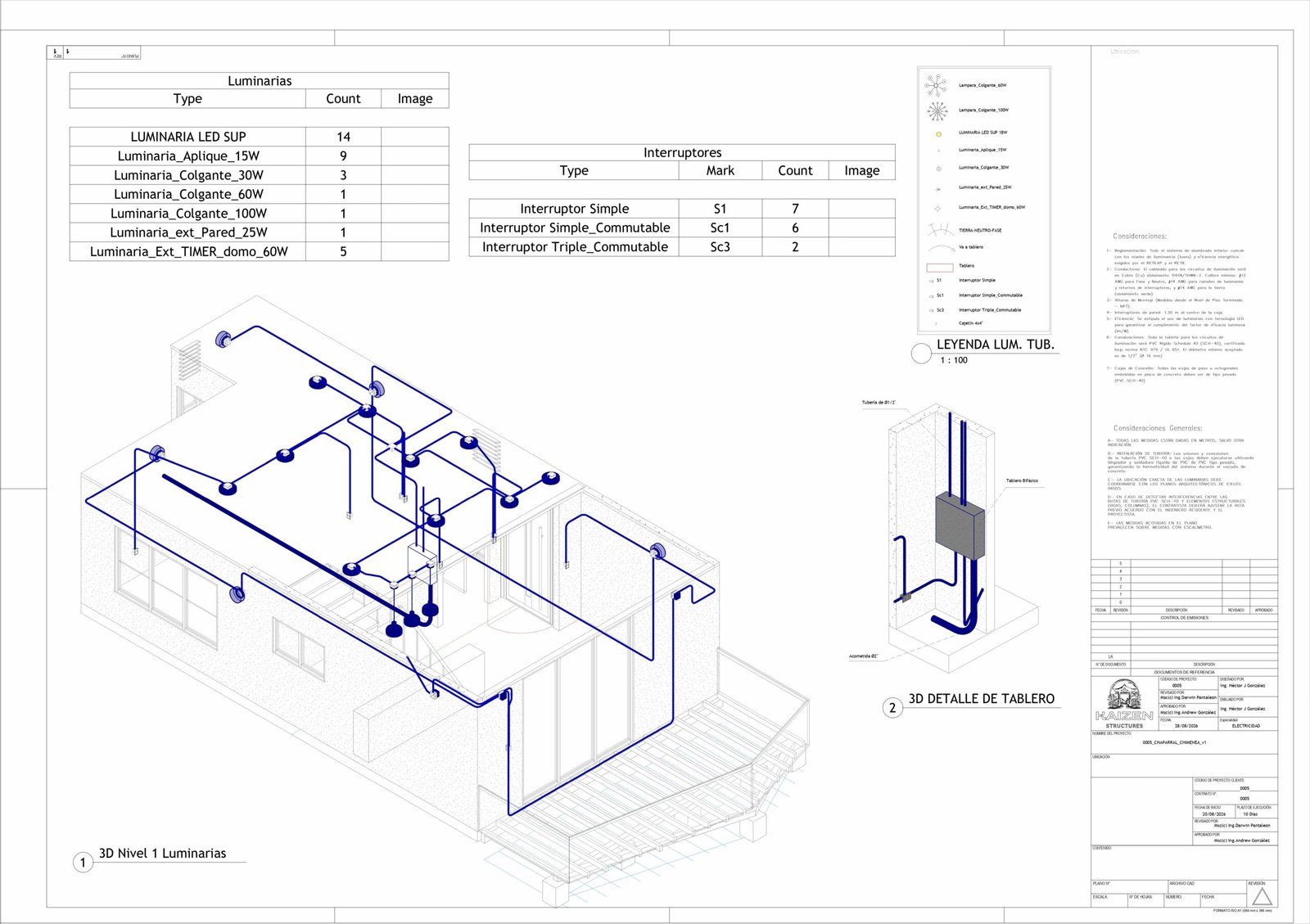

El sistema es monofásico trifilar 240/120V, con tablero principal bifásico, protecciones diferenciales GFCI de 30 mA en baños, cocina y exteriores, e iluminación LED conforme al RETILAP. La puesta a tierra se resolvió con varillas Copperweld en arreglo triangular. Todo el proyecto fue modelado en 3D en Revit —canalizaciones, luminarias, tomacorrientes y detalle de tablero— y documentado en planos AutoCAD, incluyendo vistas de tuberías embebidas en losa como apoyo para la verificación en obra.
