Ingeniería Eléctrica — Casa Sophy

Diseño de la instalación eléctrica de una vivienda unifamiliar bajo RETIE, RETILAP y NTC 2050: sistema trifásico 208/120V, modelado en Revit y documentado en AutoCAD.

Uso: Residencial Ubicación: Colombia Año: 2026

Modelo 3D de la instalación eléctrica de Casa Sophy en Revit

Sobre este proyecto

Diseño completo de la instalación eléctrica para la vivienda unifamiliar Casa Sophy, desde la acometida hasta los circuitos ramales de uso final. Incluye el cálculo de la carga conectada y la demanda diversificada, el dimensionamiento de conductores y canalizaciones, y la verificación de caída de tensión según la NTC 2050.

El proyecto contempla un sistema trifásico 208/120V con puesta a tierra tipo TT, protecciones termomagnéticas y diferenciales (GFCI de 30 mA) en áreas húmedas, iluminación LED conforme al RETILAP y un sistema de puesta a tierra con electrodos Copperweld. Toda la instalación fue modelada en 3D en Revit y documentada en planos AutoCAD.

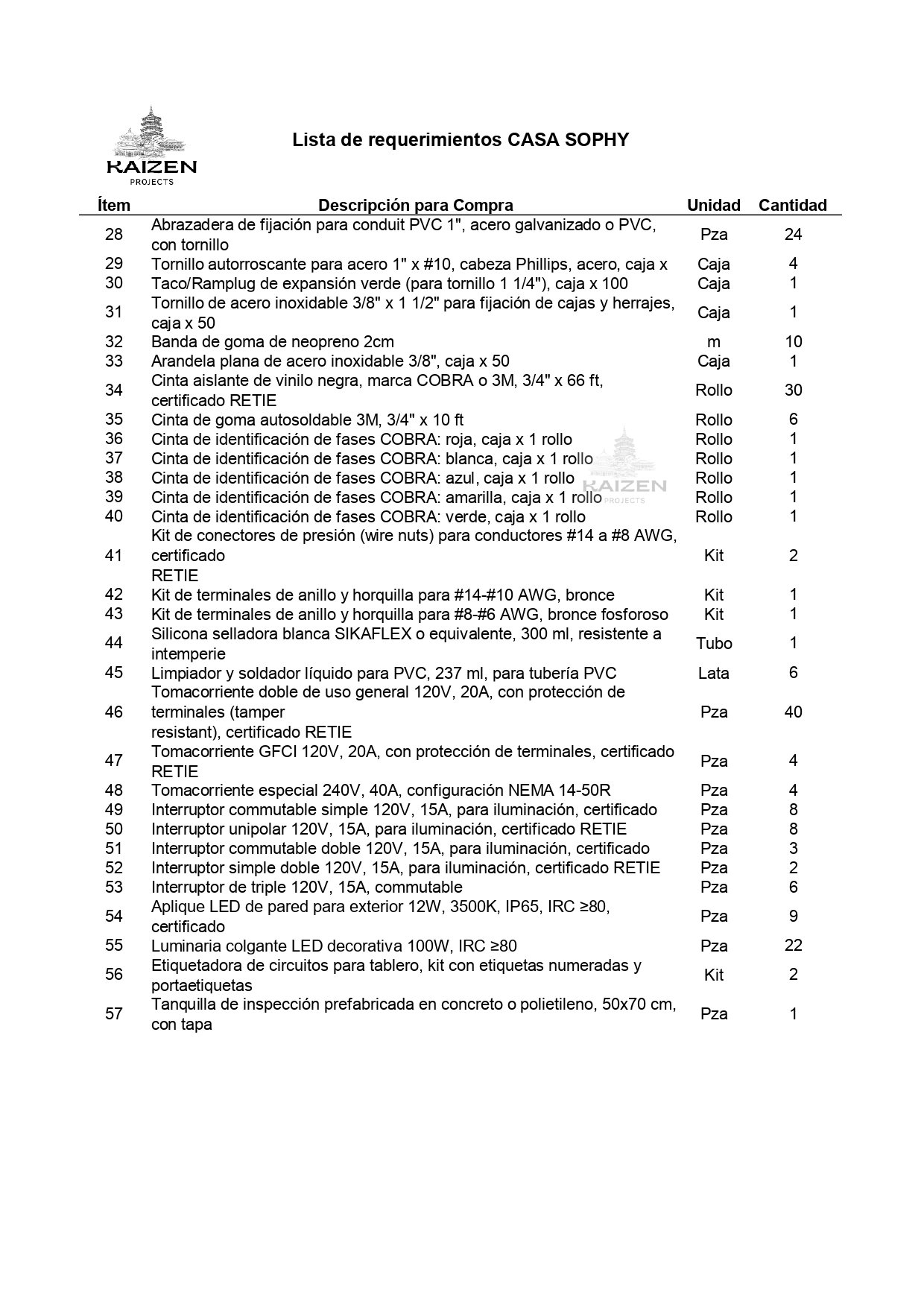

Galería del proyecto

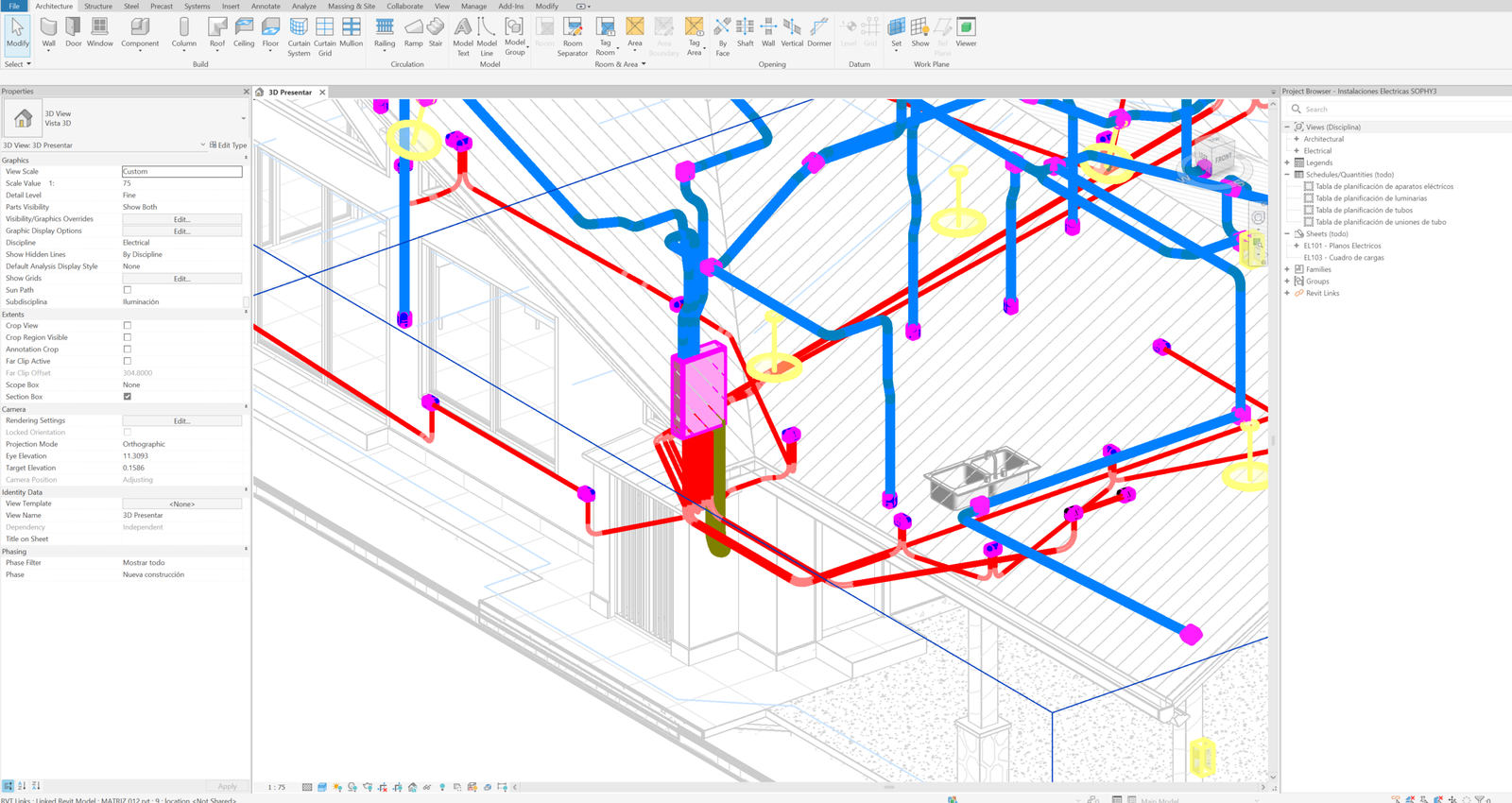

Modelo 3D de canalizaciones eléctricas en Revit — Modelo 3D de canalizaciones eléctricas (Revit)

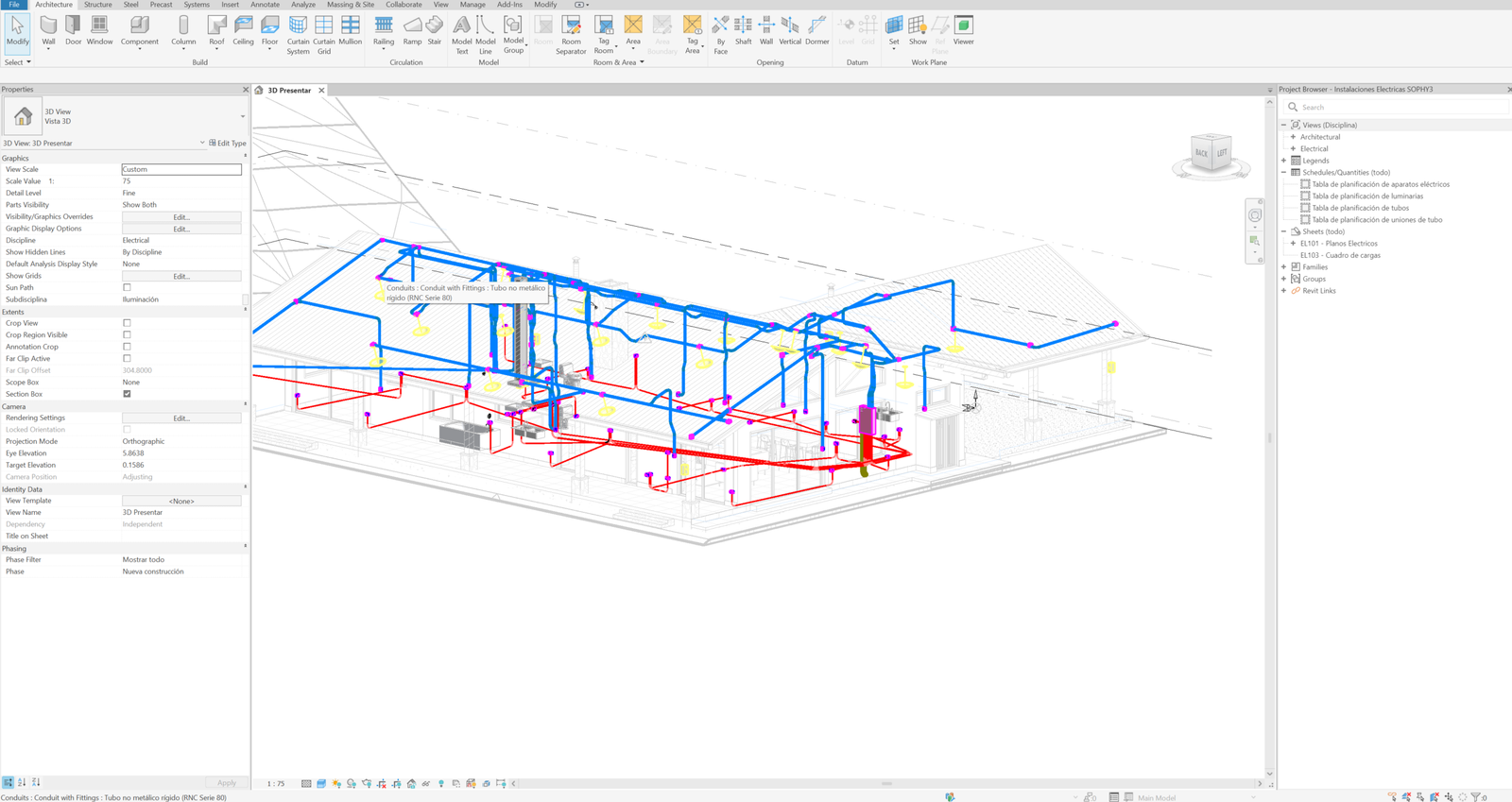

Instalación eléctrica modelada en 3D en Revit — Instalación eléctrica completa modelada en 3D (Revit)

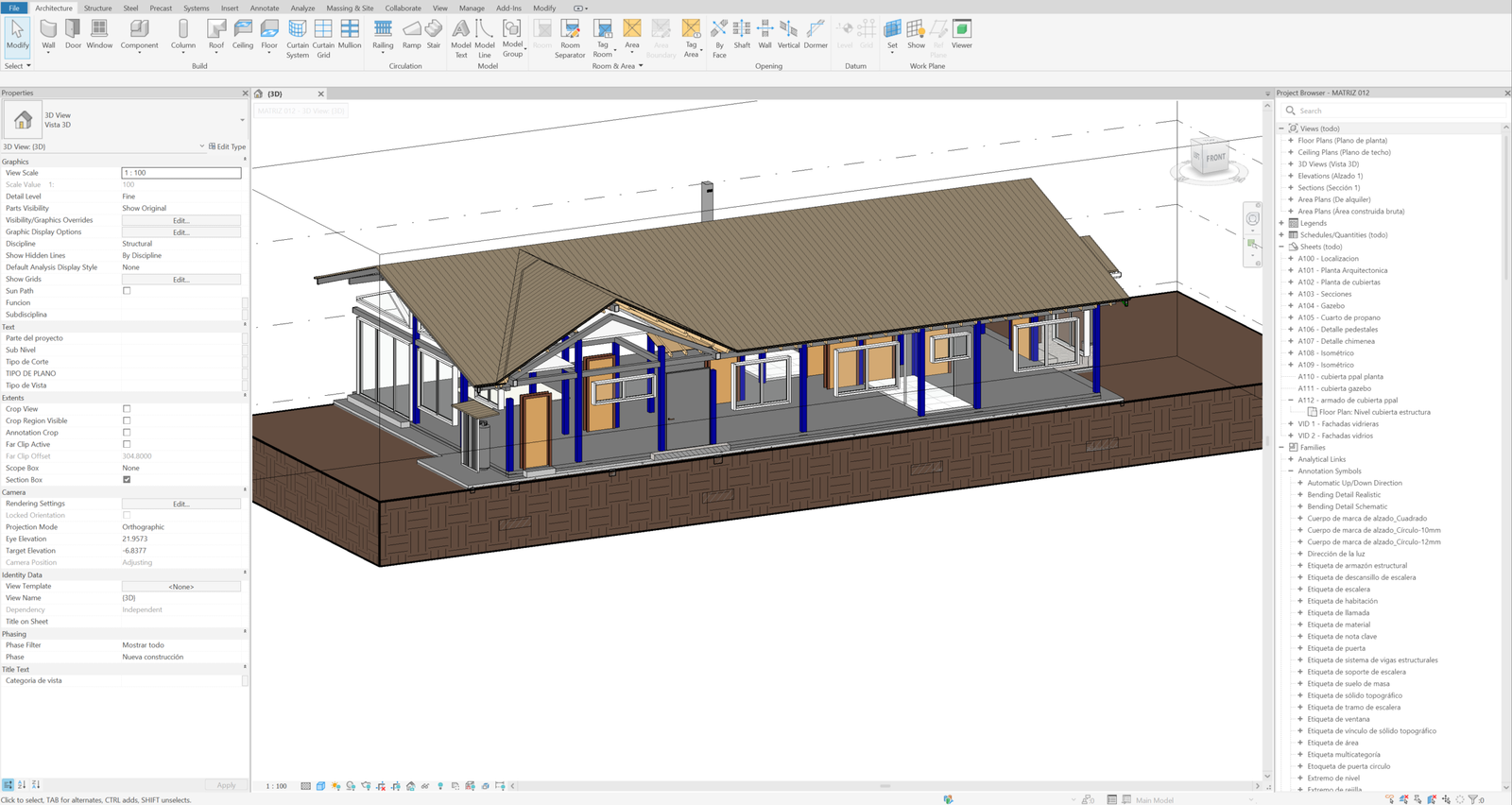

Modelo arquitectónico y estructural de la vivienda en Revit — Modelo BIM de la vivienda (Revit)

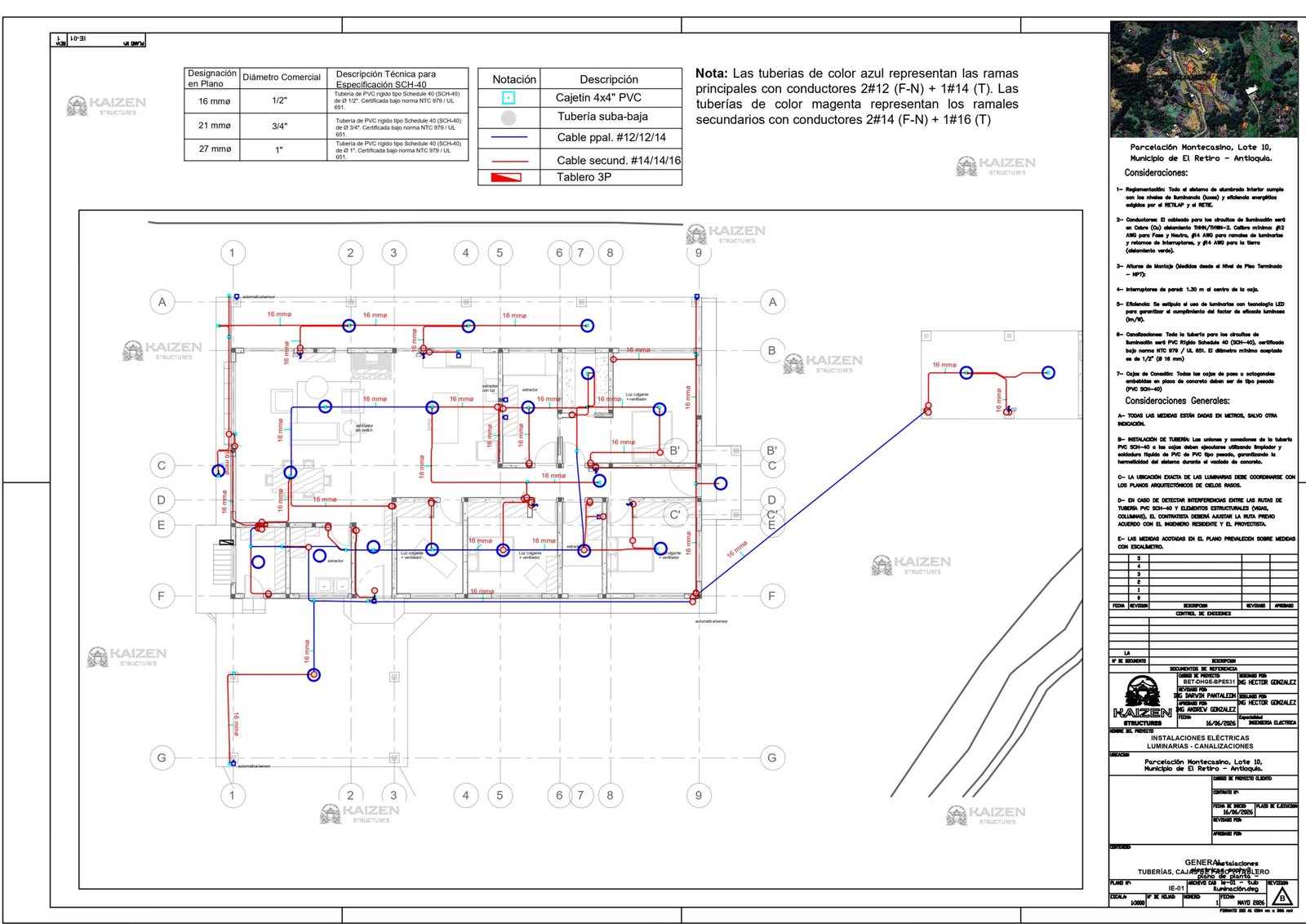

Plano IE-01 canalizaciones de iluminación — IE-01 · Canalizaciones de iluminación

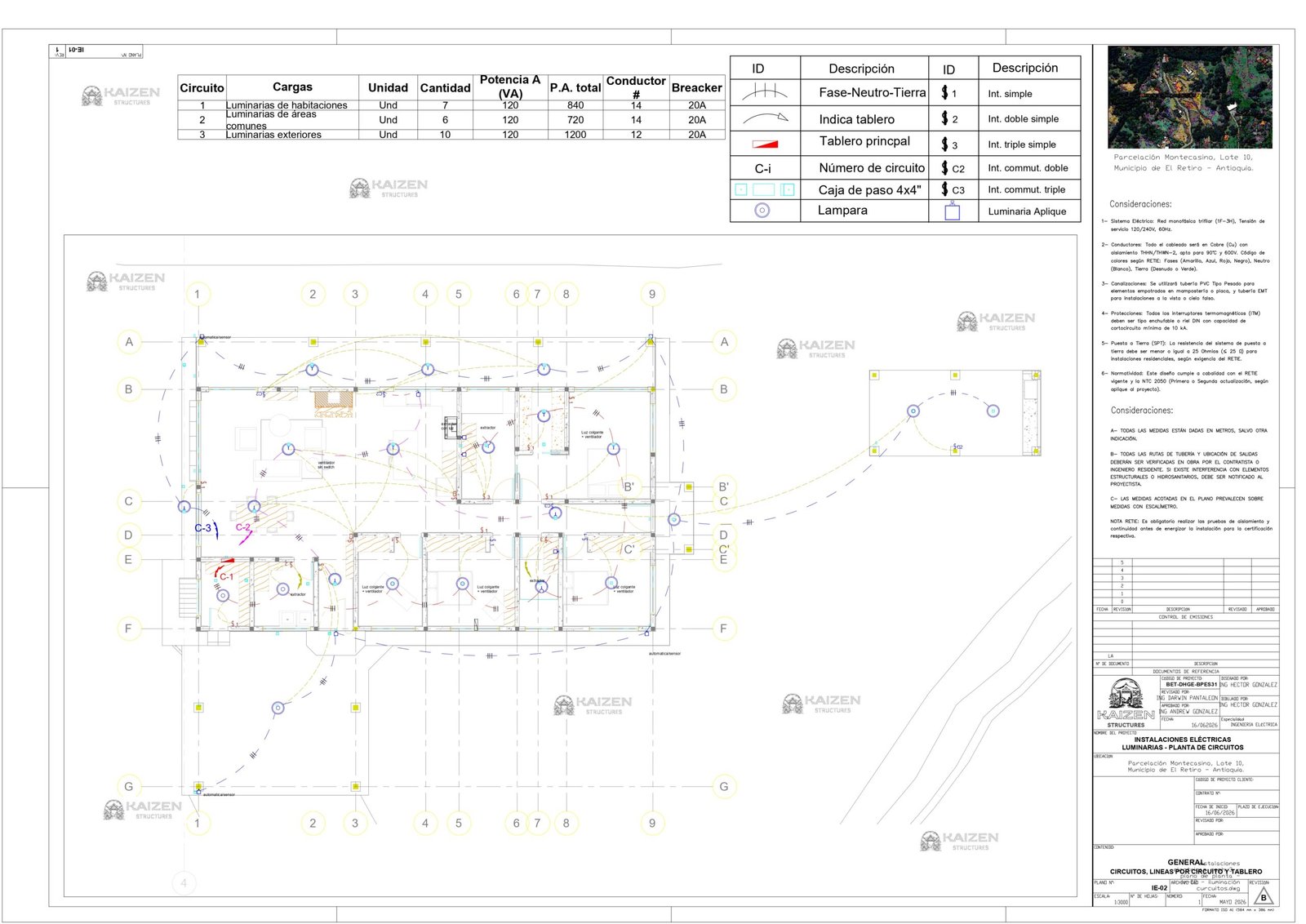

Plano IE-02 circuitos de iluminación — IE-02 · Circuitos de iluminación

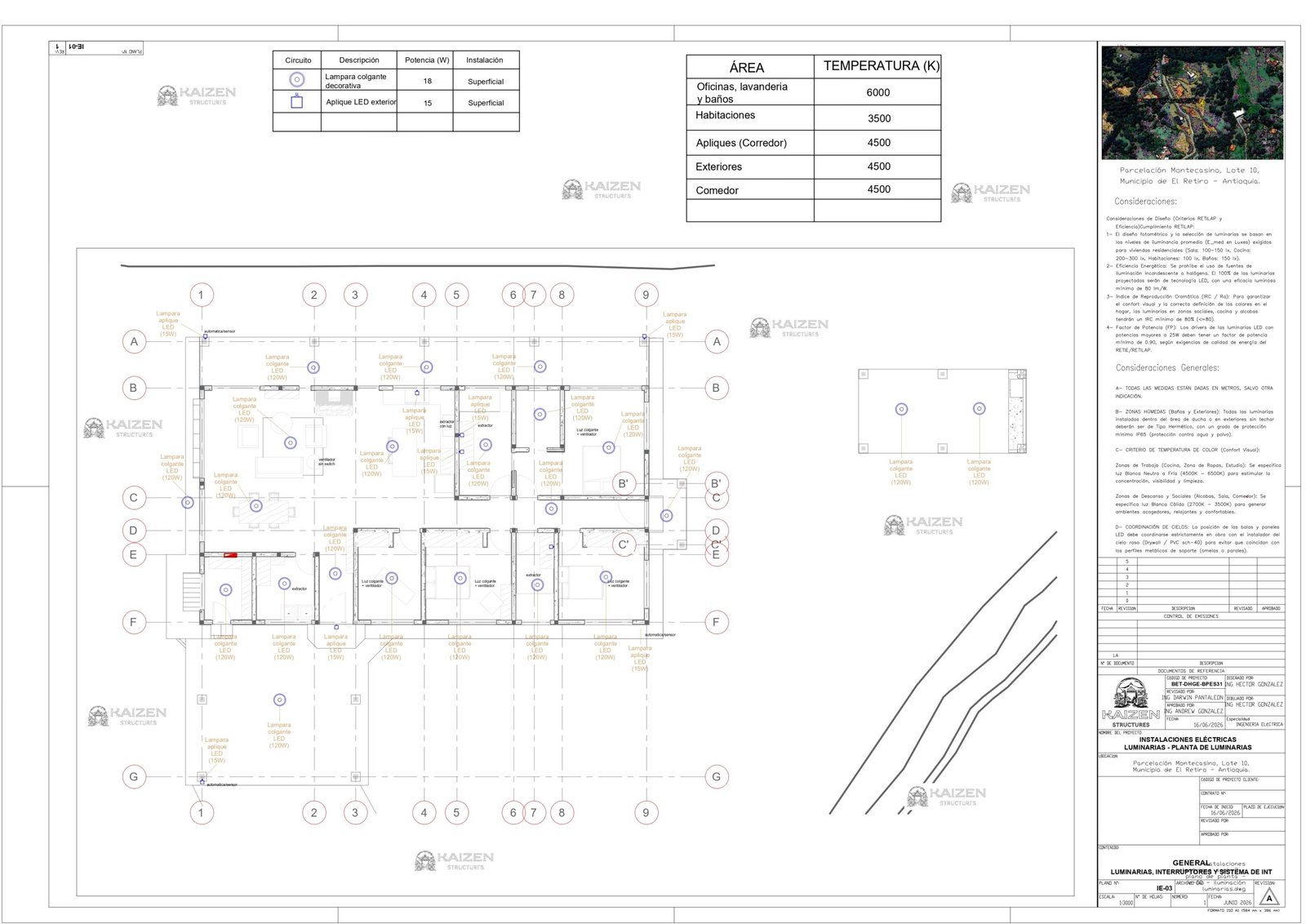

Plano IE-03 planta de iluminación — IE-03 · Planta de iluminación

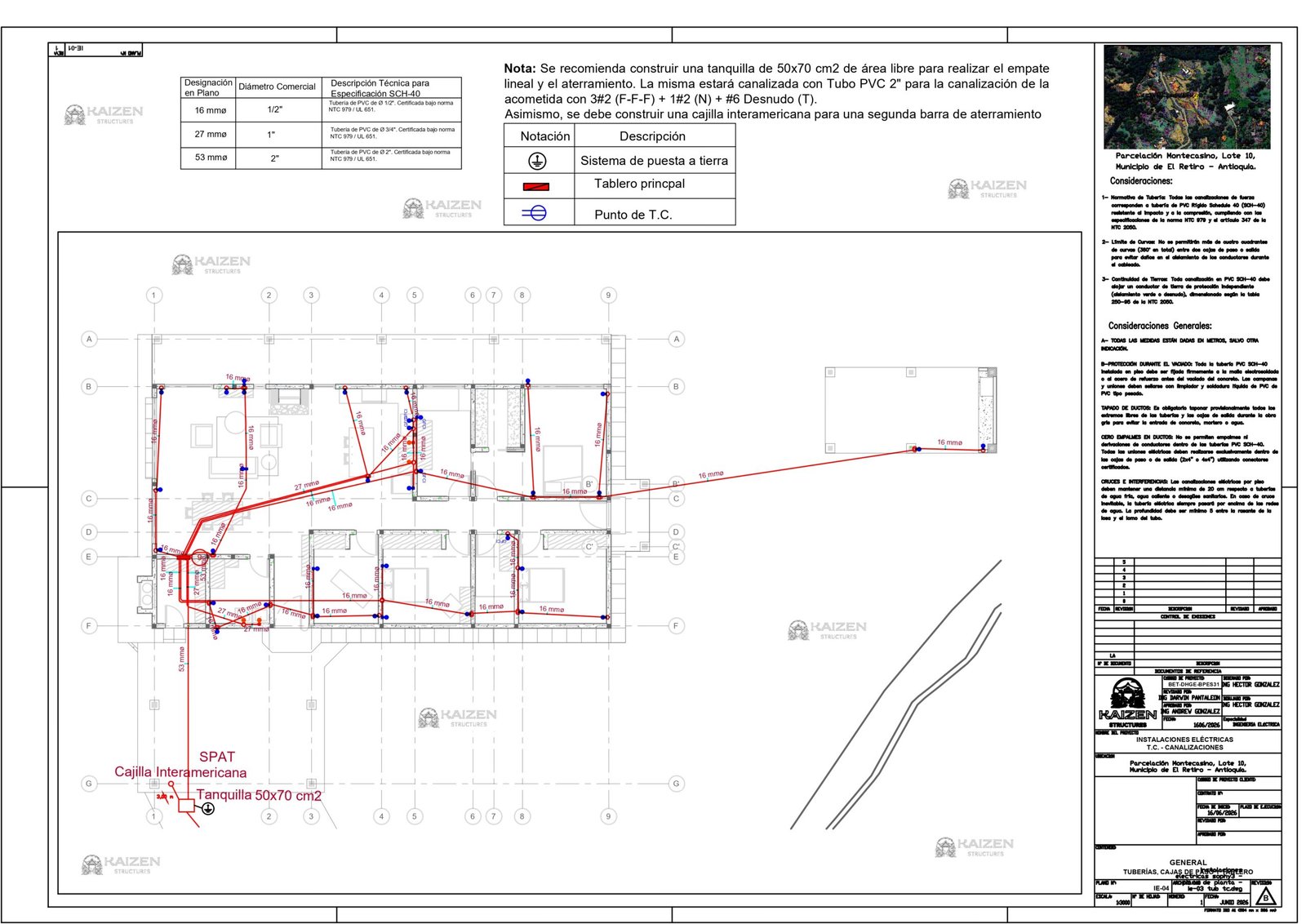

Plano IE-04 canalizaciones de tomacorrientes — IE-04 · Canalizaciones de tomacorrientes

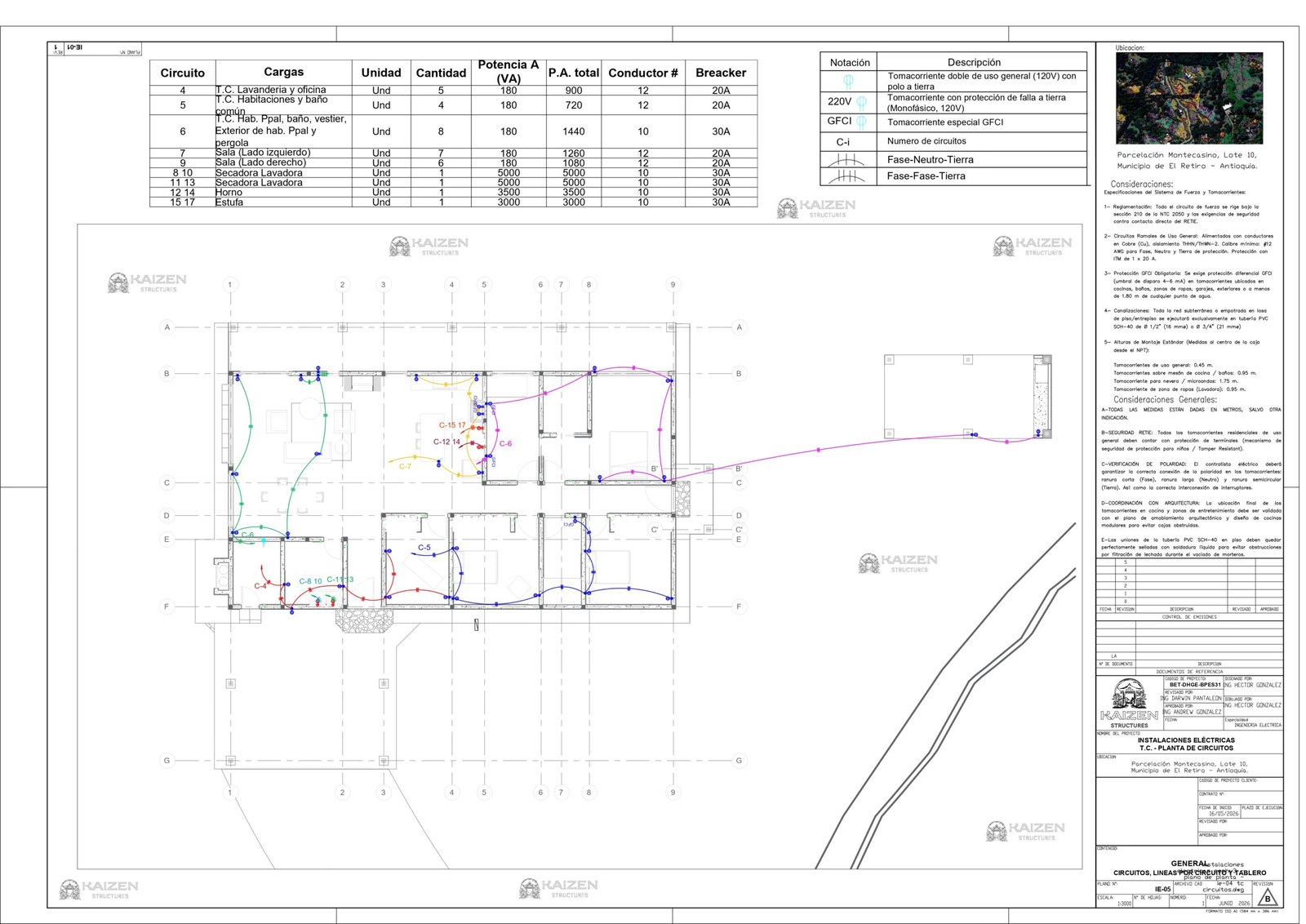

Plano IE-05 circuitos de tomacorrientes — IE-05 · Circuitos de tomacorrientes

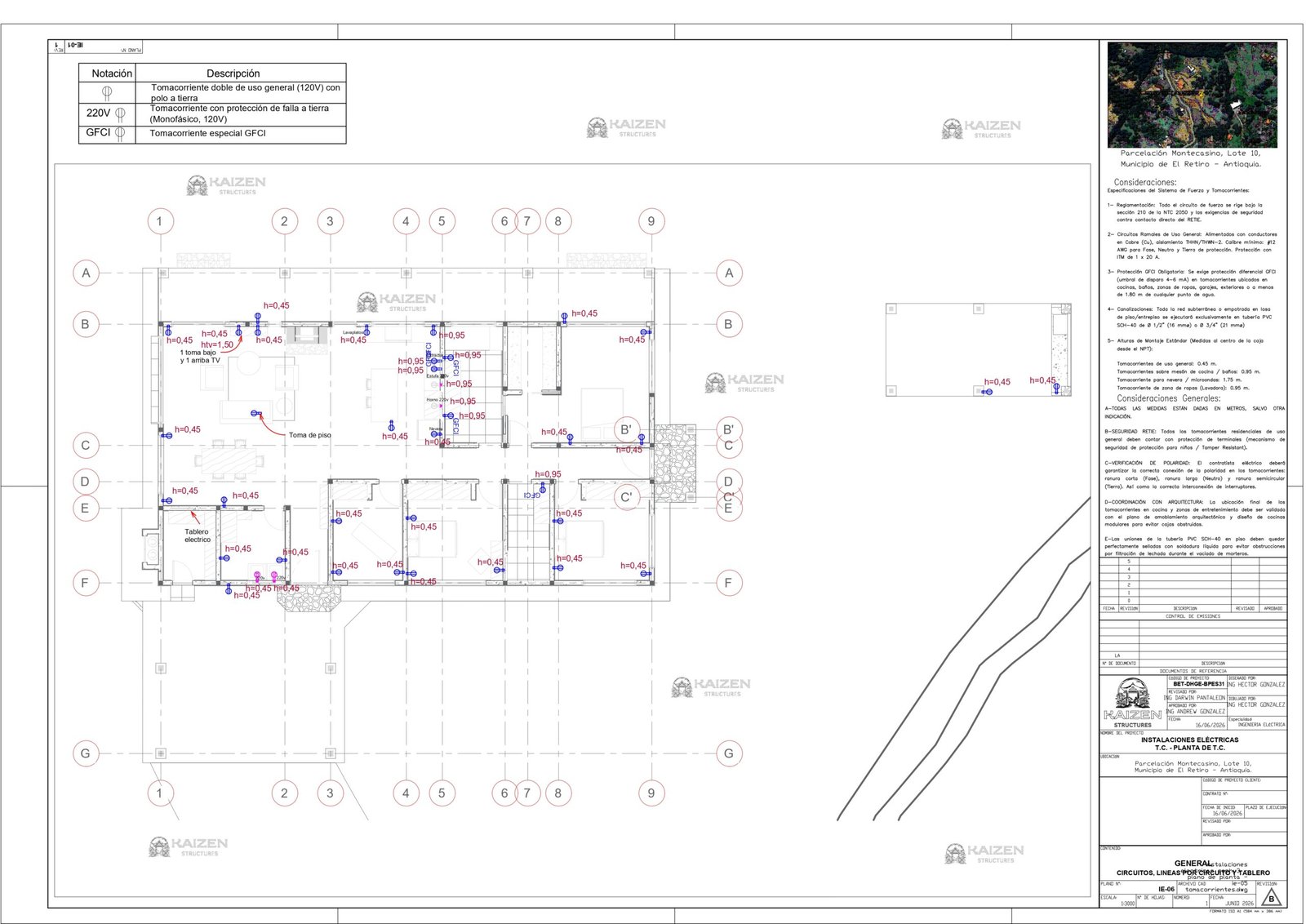

Plano IE-06 planta de tomacorrientes — IE-06 · Planta de tomacorrientes

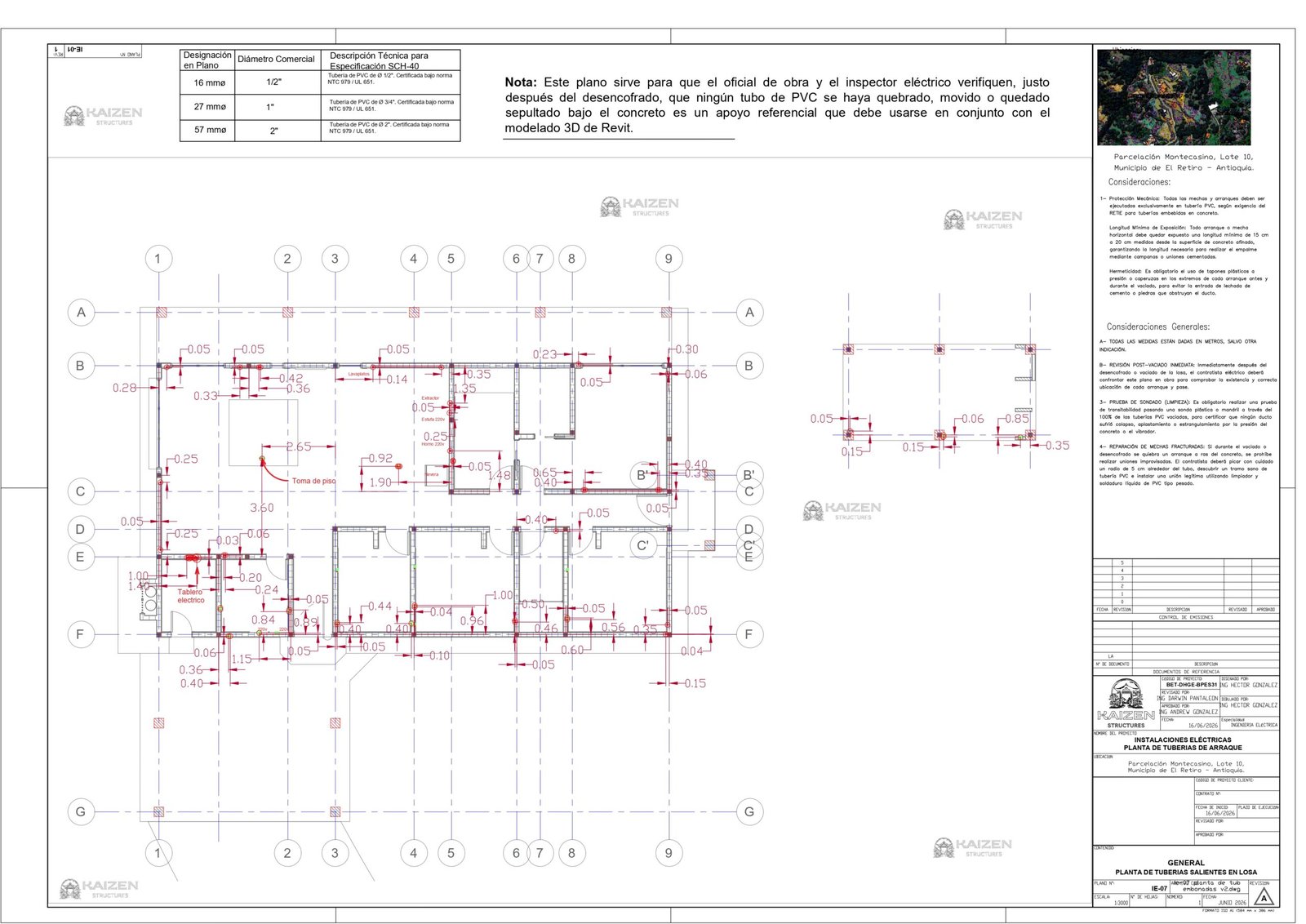

Plano IE-07 tuberías de arranque en losa — IE-07 · Tuberías de arranque en losa

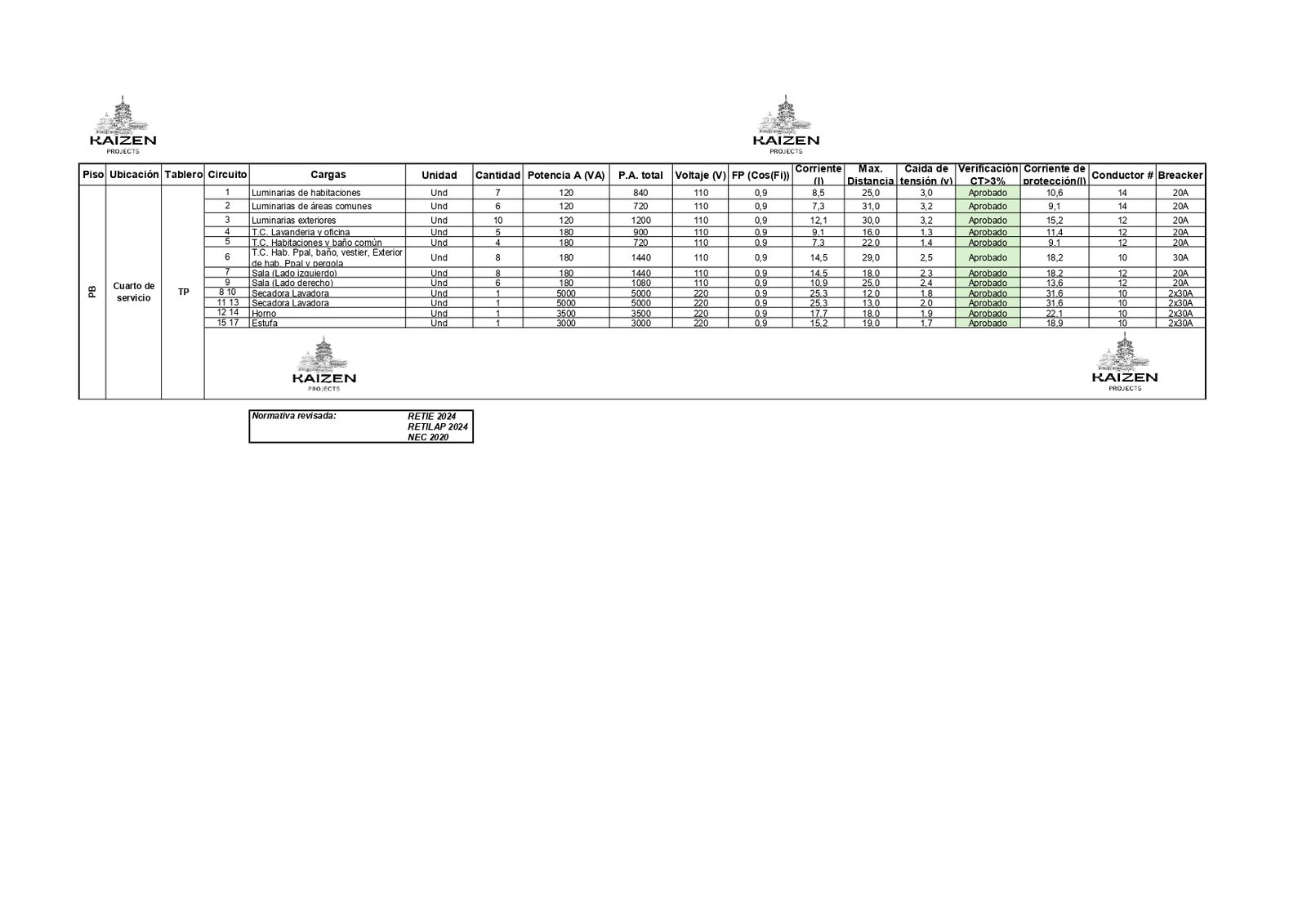

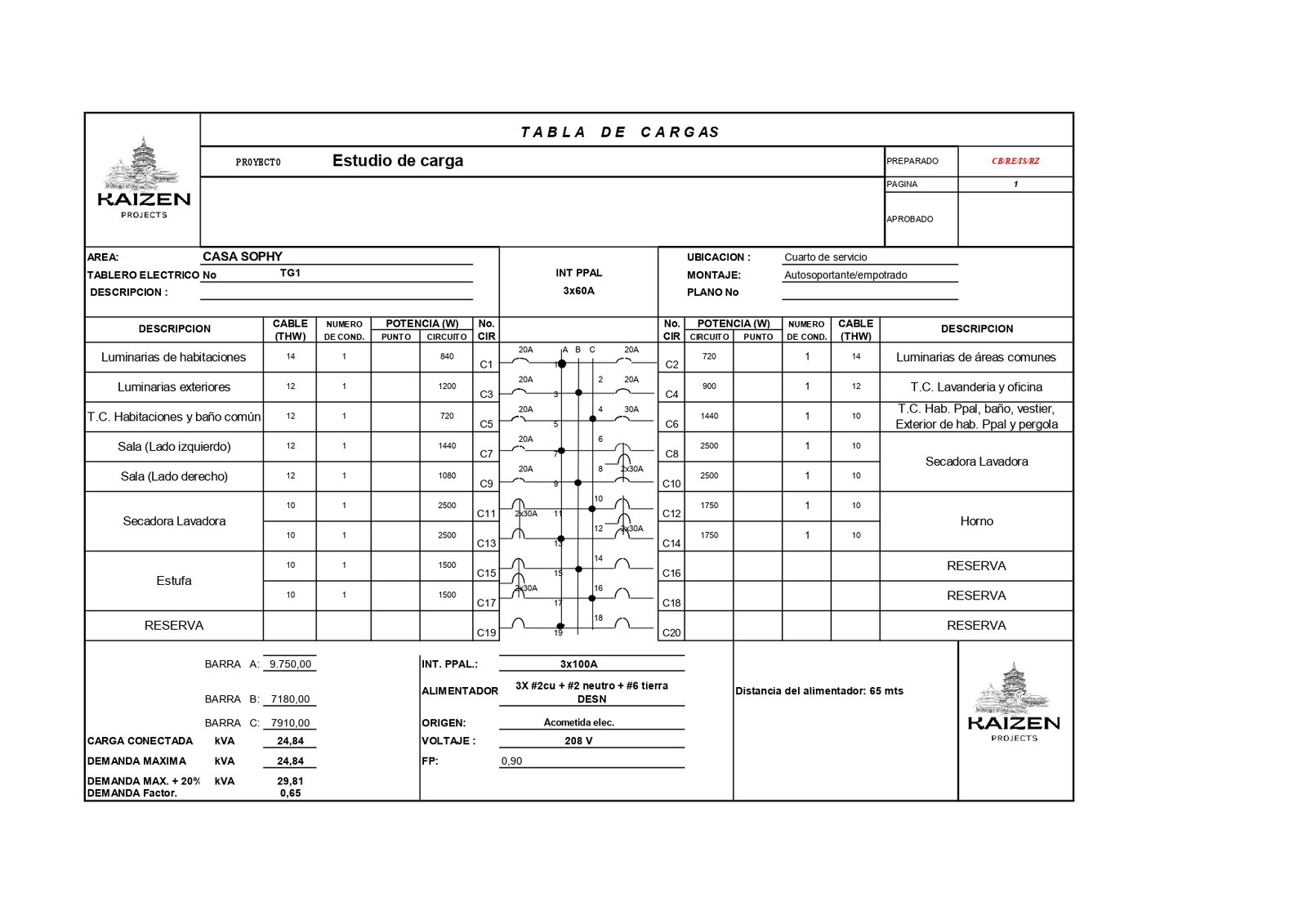

Tabla de análisis de cargas según RETIE — Análisis de cargas y caída de tensión (RETIE)
